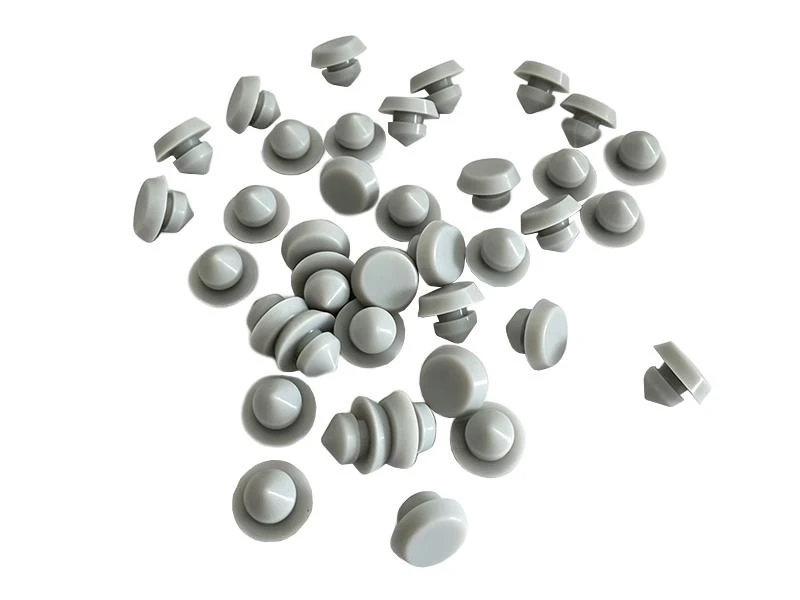

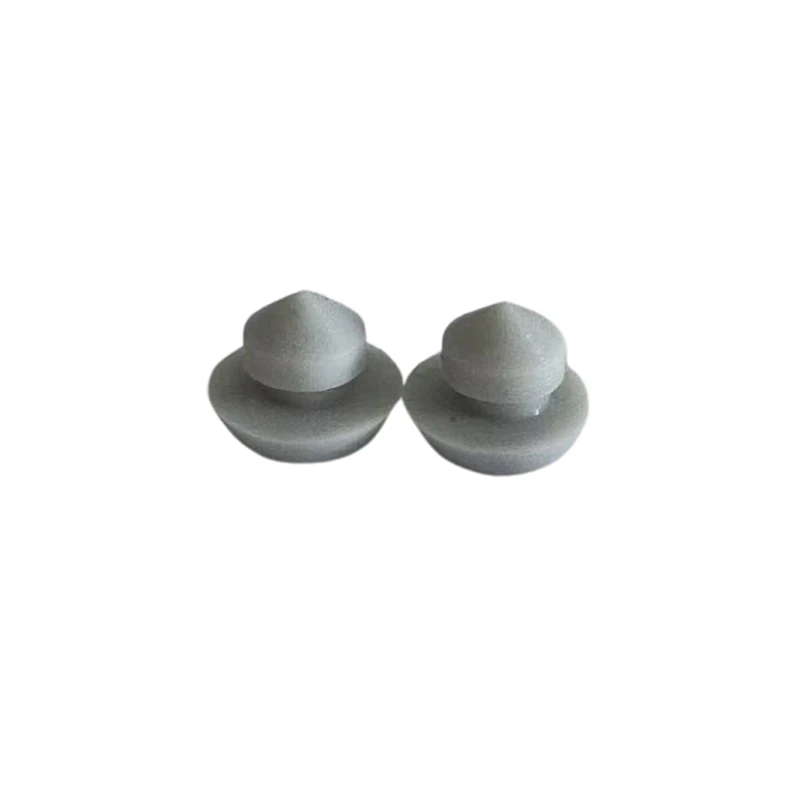

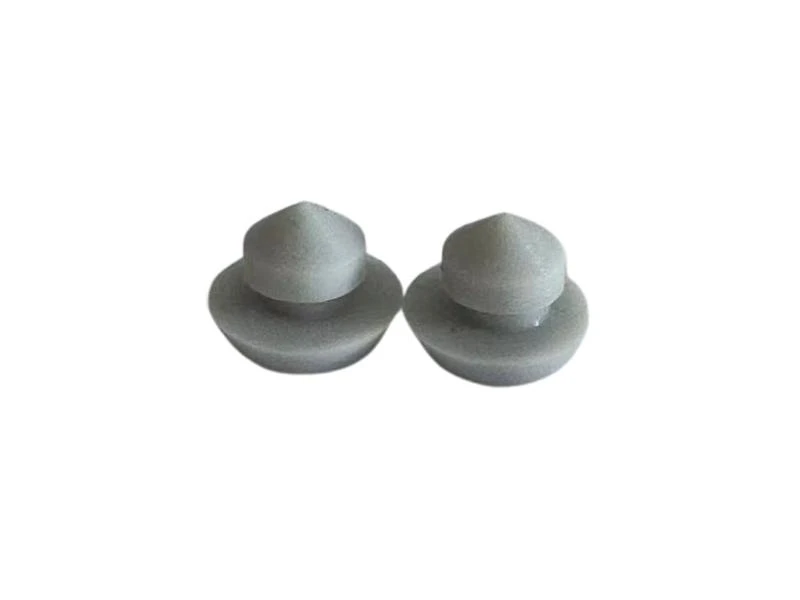

Silikon Delik Tıkacı, tanımlanmış bir başlığa, yerleştirme gövdesine ve tutma oluğuna sahip sürekli bir kauçuk bileşen olarak kalıplanmıştır. Geometri, ek sabitleme donanımı olmadan hazırlanmış bir panel açıklığına oturacak şekilde tasarlanmıştır.
- Dübel Başlığı - Büyütülmüş üst kısım panel açıklığını kaplar ve montaj sonrasında bitmiş bir yüzey sağlar.
- Ekleme Gövdesi - Panel açıklığı boyunca uzanır ve gerekli delik çapına göre boyutlandırılır.
- Tespit Oluğu - Tapa gövdesi etrafındaki girintili bir oluk, panel kenarını alır ve yerleştirme sonrasında mekanik tutma sağlar.
- Panel Temas Alanı - Başlığın alt tarafı ve oluk omuzları, panel ile kontrollü temas yüzeyleri oluşturarak tapanın tutarlı bir derinlikte konumlandırılmasına yardımcı olur.
Delik Boyutu ve Panel Kalınlığı Uyumluluğu
Doğru eşleştirme panelin hem açılma çapına hem de kalınlığına bağlıdır. Fiş, yalnızca nominal panel boyutuna göre değil, fiili delinmiş veya delinmiş deliğe göre belirlenmelidir.
- Delik Çapı - Ekleme bölümü, gerekli itme- uyumunu elde etmek için hedef delik çapı etrafında boyutlandırılmıştır.
- Panel Kalınlığı - Oluk genişliği ve oluk derinliği, panel kenarının tutma bölümünün içine doğru şekilde oturabilmesi için gerçek panel kalınlığına karşılık gelmelidir.
- Kafa Çapı - Kafa, bitişik bileşenlere veya montaj donanımına müdahale etmeden açıklığın etrafında yeterli örtüşmeyi sağlamalıdır.
- Boyutsal Tolerans - Nihai tapa boyutları belirlenirken delik imalat toleransı, kaplama kalınlığı ve panel deformasyonu dikkate alınmalıdır.
Silikon Malzeme Performansı
Elastik Kurtarma
Silikon, iterek yerleştirme sırasında{0} deforme olur ve panel açıklığından geçtikten sonra orijinal profiline dönerek tasarlanan tutma oluğu geometrisinin korunmasına yardımcı olur.
Sıcaklık Esnekliği
Malzeme sıcaklık değişimleri altında esnek kalır ve ekipman tekrarlanan ısıtma ve soğutma döngülerine maruz kaldığında fişin yerine oturmasını sağlar.
Hava Koşullarına ve Ozon Direnci
Silikon, fişin güneş ışığı, ozon, nem ve değişen dış mekan koşullarıyla karşılaşabileceği açıkta kalan ekipmanlar için belirtilebilir.
Uzun-Dönem Fiziksel Stabilite
Uygun bir silikon bileşiği, gerçek sıcaklık ve çevre koşullarının malzeme spesifikasyonu dahilinde kalması koşuluyla, uzun süreli hizmet sırasında esnekliğini ve boyutsal davranışını koruyabilir.
Özel Silikon Delikli Tapa İmalatı
Geometri Geliştirme
Kafa çapı, toplam yükseklik, yerleştirme uzunluğu, oluk genişliği ve oluk derinliği panel tasarımına göre ayarlanabilir.
Uyum Optimizasyonu
Tespit oluğu, gerekli kurulum ve tutma koşullarını elde etmek için gerçek panel kalınlığı ve delik toleransı etrafında geliştirilebilir.
Malzeme ve Görünüm Seçenekleri
Silikon sertliği, rengi, yüzey kalitesi ve bileşik spesifikasyonu, ekipman ortamına ve tanımlama gereksinimlerine göre seçilebilir.
Örnek-Tabanlı Geliştirme
Mevcut fişler, çizimler, CAD dosyaları veya panel örnekleri, prototip geliştirme ve sonraki seri üretim için referans olarak kullanılabilir.
SSS
Kaplamalı veya boyalı bir panele silikon delikli tapa takılabilir mi?
Evet. Kaplamalı paneller, son açılma ölçüleri belirlenen tolerans dahilinde kaldığında kullanılabilir. Uygunluk doğrulaması sırasında deliğin etrafındaki kaplama kalınlığı dikkate alınmalıdır.
Panele daha sonra erişilmesi gerektiğinde fiş çıkarılabilir mi?
Evet. Esnek yapı, açıklığa erişim gerektiğinde tıpanın çıkarılmasına olanak tanır. Çıkarma yönteminde tutma bölümünün kesilmesi veya aşırı gerilmesi önlenmelidir.
Fişi takmadan önce panelin sökülmesi gerekiyor mu?
Mutlaka değil. Erişilebilir açıklıklar için fiş genellikle doğrudan panel yüzeyinden monte edilebilir. Açıklık diğer bileşenlerin yakınına yerleştirildiğinde mevcut çalışma alanı kontrol edilmelidir.
